Temperatura to jedna z najczęściej mierzonych wielkości fizycznych w aplikacjach przemysłowych. Dla wielu procesów produkcyjnych ma ona kluczowe znaczenie, dlatego dużą wagę przywiązuje się do jakości stosowanych urządzeń pomiarowych. Na szczególną uwagę podczas doboru aparatury zasługują urządzenia, które mają być przeznaczone do pracy w obszarach zagrożonych wybuchem. Ich budowa oraz rodzaj ochrony przeciwwybuchowej mają bowiem istotny wpływ na bezpieczeństwo maszyn i ludzi obsługujących proces technologiczny.

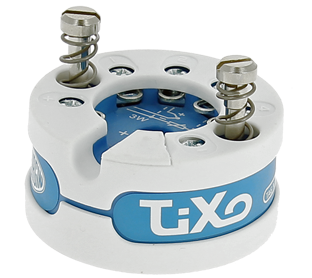

Do najbardziej popularnych czujników temperatury stosowanych w obszarach Ex należą czujniki rezystancyjne Pt100 i termopary w odpowiednim wykonaniu, najczęściej iskrobezpiecznym. Jednym z producentów takiej aparatury jest firma Georgin. W ofercie znajdziemy szeroką gamę takich czujników, w tym: czujniki podwójne, 2-, 3-, 4-przewodowe także z odpowiednimi płaszczami pomiarowymi, głowicami oraz przyłączami procesowymi i elektrycznymi. Wybierając aparaturę iskrobezpieczną nie należy zapominać o zapewnieniu odpowiedniej separacji galwanicznej. Separatory z wejściami dla czujników temperatury często służą wyznaczaniu zmian rezystancji czujnika Pt100, lub napięcia generowanego przez termoelement zależnych od mierzonej temperatury i ich liniowej konwersji na sygnał wyjściowy (najczęściej 4..20 mA lub 0..10 V). Odpowiednie przetworniki temperatury mogą być instalowane w głowicy czujnika – np. seria TiXo3 producenta Georgin. Innym typem konwertera temperatury z wejściami iskrobezpiecznymi jest urządzenie serii IM34, producenta Turck. Przetwornik może być instalowany w strefie 2 zagrożenia wybuchem, posiada jedno wyjście analogowe 0/4…20 mA i trzy wyjścia wartości granicznych. Wartość pomiarowa jest na stałe wpisywana do pamięci pierścieniowej, która umożliwia zapis do 8000 punktów. Proces zapisywania jest przerywany po pojawieniu się odpowiedniego zdarzenia, np. przekroczenie wartości granicznej. Następnie można odczytać zapis sygnału. Seria separatorów IM34 tak, jak wiele nowoczesnych barier izolujących posiada funkcję parametryzacji z wykorzystaniem komputera PC.

Alternatywą dla czujników iskrobezpiecznych jest aparatura w wykonaniu Ex d. Urządzenia tego typu skonstruowane są w sposób, który zapewnia ich wytrzymałość na znaczny wzrost ciśnienia podczas wybuchu, a także dzięki szczelinom gaszącym eliminuje możliwość przeniesienia wewnętrznego wybuchu poza obudowę. Inny rodzaj zabezpieczenia przeciwwybuchowego czujników temperatury zapewnia wzmocniona obudowa. Ten rodzaj ochrony oznacza się małą literą "e". Urządzenia "Ex e" skonstruowane są tak, aby ograniczyć do minimum ryzyko iskrzenia, powstawania nadmiernie wysokich temperatur, czy generowania ładunków elektryczności statycznej w trakcie normalnego działania. Często stosuje się kombinowane zabezpieczenie – "Ex d" i "Ex e".

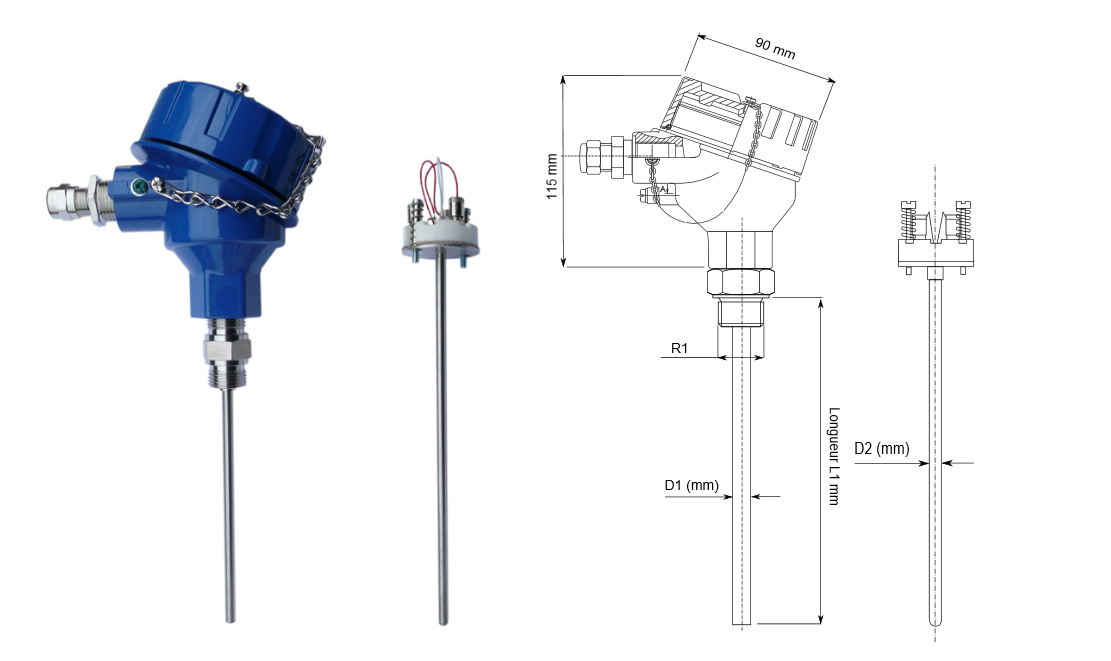

Czujnik temperatury serii S4VI producenta Georgin z oznaczeniem  II 2 G Ex d IIC T6
